科技媒体 PatentlyApple 昨日（6 月 2 日）发布博文，报道称苹果获批一项相机模块散热专利，用介电液体吸收图像传感器、执行器和相关电子元件产生的废热。
IT之家援引博文介绍，现代 iPhone 摄像头包含高帧率视频、计算摄影、ProRes（专业视频编码）、空间视频、夜景和快速自动对焦等功能，因此传感器、处理电路和执行器都会带来热负载。

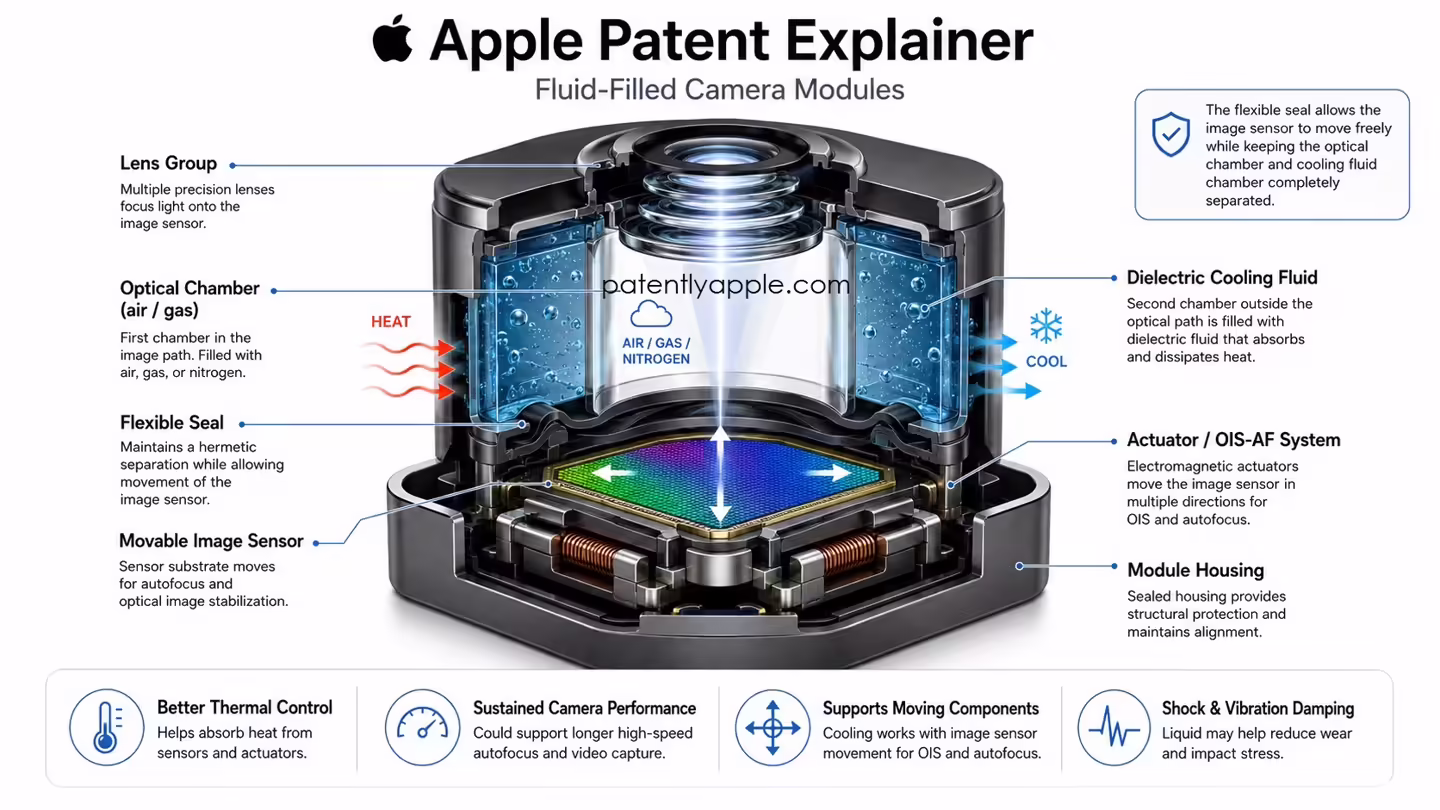

该专利聚焦小型相机模块内部散热，包含外壳、镜头元件、可移动基板、图像传感器和柔性密封件。
柔性密封件把内部空间分成 2 个密封腔，1 个沿镜头与传感器之间的光路布置，另 1 个位于光路之外，可容纳介电液体（指不易导电、可用于电子设备附近的液体材料）。
该媒体指出采用分区设计的关键，在于相机光路需要稳定、清洁和可预测，液体若直接进入镜头与传感器之间，可能影响对焦、折射、画质和制造。因此苹果把吸热液体放在非光学区域，从而兼顾散热和成像质量。
专利还强调可移动结构，传感器位移防抖需要图像传感器平移、倾斜或沿光轴移动，刚性散热结构可能限制运动。液体可接触移动结构附近区域，吸热时不锁死部件。
图源：PatentlyApple
